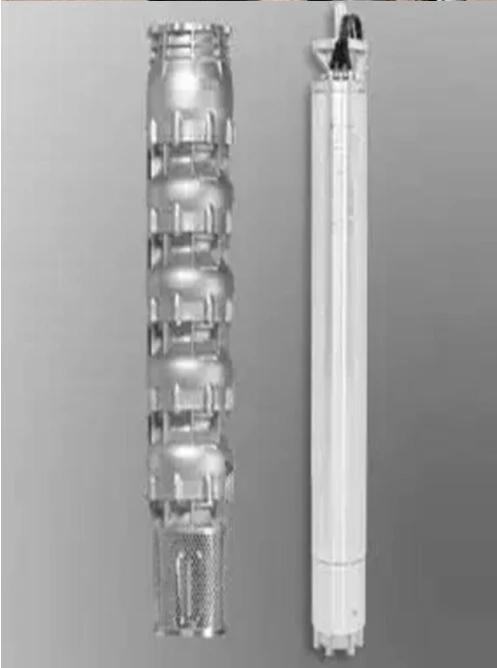

Roostevabast terasest sukelmootoriga pump

QJ(R) seeria sukelmootorpumbad on näide energiasäästlikust tootest, mis vastab NEMA või riiklikele standarditele. See on peamine seade vee ammutamiseks sügavatest kaevudest.

QJ(R) seeria sukelpumbakomplekt sisaldab YQS-tüüpi sukelmootorit ja QJ(R) sukelpumpa, mis on sügavas augus töötamiseks ühendatud. Pumbaagregaati juhib juhtpaneel, millel on ülekoormus, lühis, faasitõrge ja muud kaitsefunktsioonid. Kaevu lähedale on paigaldatud juhtpult.

Kauss ja tiivik kinnitatakse võllile tangide või võtmete abil ning segmendid ühendatakse ja hoitakse paigal poltide või lamedate kinnitusdetailidega. Pumba peale on paigaldatud tagasilöögiklapp (alumise peapumba jaoks ei ole tagasilöögiklappi);

Rootorit hoiab joones vesimääritav juhtlaager, allapoole suunatud jõudu kannab vesimääre laager, paigaldatud on liivakaitse ja YQS tüüpi sukelmootori konstruktsiooni osaks on rõhu reguleerimise membraan. Lisateavet toite- ja ühendusskeemide ning elektrilise põhimõtte skeemi kohta leiate juhtpaneeli kasutusjuhendist.

Selle sukelmootorpumba silmapaistvate omaduste hulka kuuluvad lihtne struktuur, väike suurus, kerge kaal, mugav paigaldada ja hooldada, töökindel ja ohutu töö, kõrge efektiivsus jne.

Tuues vett altpoolt pinnale, kasutatakse seda sageli talude niisutamisel, tehaste ja kaevanduste veevarustus- ja äravoolusüsteemides ning inimestele ja loomadele joogiveega varustamiseks platool või künklikel kohtadel. Sellel on kõrge pea, kuhu pika võlliga süvakaevupump ei ulatu ja võib asendada pika võlliga süvakaevupumpa. Materjali muutes saab seda pumpa kasutada ka kevadel ja merevees. Seadistatud madalaim sagedus ei tohi olla väiksem kui 25 Hz, kui pumbaagregaati juhitakse sageduse ülekandega. Kui pumbaagregaati kasutatakse avatud vees, tuleb mootori jahutusseisundi parandamiseks lõpetada mootori juhtkate.

Kasutustingimused:

1. Kolmefaasiline, 50 Hz, 380 V-415V, 5 protsenti, vahelduvvooluallikas. Enne tellimist täpsustage kõik täiendavad toiteallikad.

2. Mootori täitmiseks tuleks kasutada destilleeritud vett (või puhast vett).

3. Pumbaagregaat peab olema kastetud dünaamilise veetaseme alla nii, et mootor peab kaevu põhjast olema vähemalt 3 meetri kaugusel. Pumbaagregaadi veealune sügavus ei tohi aga minna sügavamale kui 70 meetrit.

4. Vett ei tohi kuumutada üle 30 kraadi.

5. Tahkete asjade kaalusuhe ei tohiks olla suurem kui 0,01 protsenti .

6. Vee PH tase peaks jääma vahemikku 6,5–8,5.

7. Vees ei tohiks olla rohkem kui 1,5 mg/l H2S.

8. Vee kloorisisaldus ei tohi ületada 400 mg/l.

Märkused: 1. Ettevõte võib pakkuda kaevu sukelpumpasid, mis ületavad ülaltoodud vooluhulka ja tõstekõrgust.

2. Kui sukelpumpa kasutatakse suure läbimõõduga (basseinis), tuleb sellele lisada deflektor. Tüübi valimisel pöörake sellele tähelepanu.

3. Ettevõte pakub erinevatest roostevabast terasest, sõlmmalmist ja muudest materjalidest valmistatud kaevude sukelpumpasid. 4. Tööstus kasutab mootori ja veepumba võimsuse sobitamiseks järgmisi põhijuhiseid: (1) Sobiv mootor on yqs200-seeria mootor, millel on sama võimsus, kui 250QJ (R) pumba vastava mootori võimsus on s25kw. (2) 300qj (R) pumba tugimootor on yqs250-seeria mootor, millel on sama võimsus, kui tugimootori võimsus on alla 100 kW.

Kui kliendil on erinõuded, saab selle sobitada vastavalt sama baasnumbriga mootorimudelile. Ettevõttel on õigus seda juhendit muuta. Kui on muudatusi, siis seda eraldi ei teavitata.
