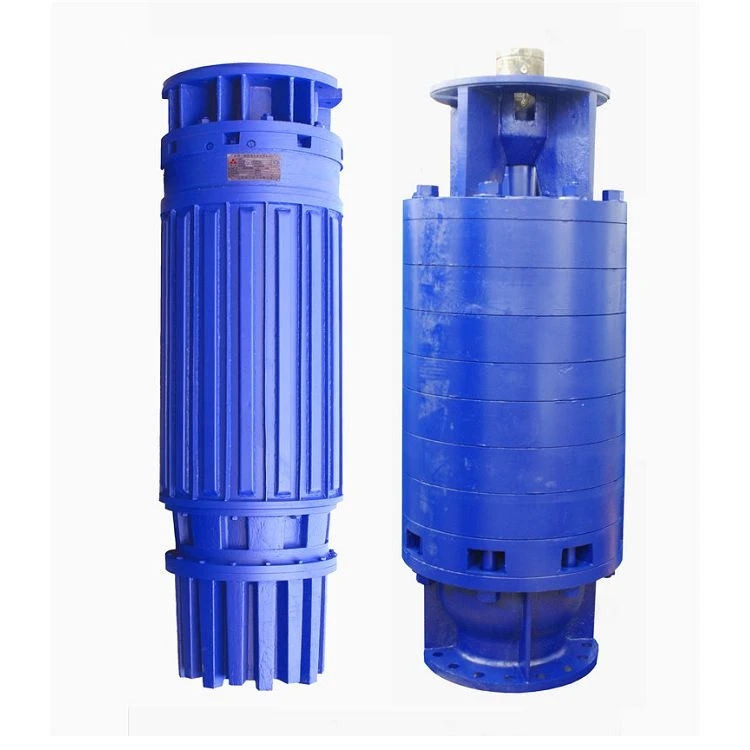

Mine tulekindel sukelliivapump

Toote tutvustus:

Mitmeastmeline tsentrifugaalpump ja veega täidetud sukelatav kolmefaasiline asünkroonmootor moodustavad BQS-seeria kaevanduse tulekindla sukelliiva tühjenduspumba. Rakendage MT/T671 standard GB 3836.1 ja GB 3836.2. Selle eelised võrreldes tavapärase tsentrifugaalpumbaga hõlmavad lihtsat paigaldamist ja hooldamist, niiskuskindlust, ohutut ja töökindlat tööd, stabiilset jõudlust, madalat vibratsioonimüra, kõrget efektiivsust, kompaktset disaini ja odavaid kasutuskulusid. Voolujuhikut saab kinnitada seadme välisküljele, et parandada töökindlust sõltuvalt tegelikust kasutuskeskkonnast. Mootor ei lõhke ega tekita vees töötades elektrilisi sädemeid, kuna selle sisemine õõnsus on täidetud puhta veega. Elektripumba mootor ja pump on eraldi.

Funktsioonid

Mine Flameproof sukelliivapumpade BQS-seeria võtab mootori ja veepumba integreeritud struktuuri. Mootori ja pumba korpuse vahele on seatud kaks mehaanilist tihendit, et vältida vee sattumist mootori sisemisse õõnsusse. Mootori alumisest otsast kasutavad nad "O" tihendeid, rõngast ja kummist survehülsi tihendusseadmeid, et vältida vee sattumist ühenduskarpi. Mootori korpuse välisküljele asetatakse kate ja pumbast väljuv vesi voolab välja läbi mootori korpuse ja kaane vahelise vahekihi, mis realiseerib mootori vesijahutuse omadused, tagades nii veepumba töötamise dehüdratsioon lühikese aja jooksul ja võib automaatselt tühjeneda, kui on vett. Võrreldes puhta veepumbaga on liivapumba tiivikut vastavalt suurendatud liivatõkestusrõngaga, mis võib tahkeid osakesi sisaldava liiva välja lasta räbu kanalisatsioonist ega mõjuta efektiivsust.

Struktuur

BQS-sarjal on kahte tüüpi imemiskonstruktsioonid: ühekordne imemine ja kahekordne imemine. Mõlemal kahel pumbatüübil on kaks rühma tiivikut selg-tagasi asendis. Kahekordse imemisstruktuuri puhul on imemine pumba ülaosas ja teine ​​​​pumba allosas. Põhimõtteliselt on tõukejõud null, kuna kaks imemist on vastandlikud ja tiiviku numbrid on kahel küljel samad. Ühe imemisega tüübi puhul on selle pumba põhjas üheimemisega. Kui tiivik on paaris, on kahe rühma numbrid samad ja imemissuund on sama. Niisiis, tõukejõud on null. Kui tiiviku numbrid on ainsused, on madalama imemisega tiivik ühe astme võrra rohkem ja lisatiivikul on tasakaaluaugud ja usaldustasakaalurõngas. See suudab enamasti tasakaalustada tõukejõudu, seega on ka usaldusjõud peaaegu null. Disainid võivad vähendada mootori laagri tõukejõudu ja aidata mootoril stabiilselt töötada ja pikendada kasutusiga.

Mudel

Märkus. Pea saab määrata üheastmelise pea × astmega

Mootorpump on Explore-kindlat tüüpi, tähis on "ExdbI"

Üksikasjad

1. Kolmefaasiline toiteallikas nimipingega 660, 1140, 6000 ja 10000 volti ning lubatava pinge lainega 5 protsenti

3. Maksimaalne vedeliku temperatuur: 40 kraadi ; 2. lubatud keskkonnatemperatuur: 0 kraadi –40 kraadi

4. PH tase peab olema 6–8.

6. Maksimaalne sukeldumissügavus peab olema alla 70 m ja tahke aine sisaldus peab olema alla 2 protsendi.

7. Soovitatav on asetada vertikaalselt. Siiski on mõned rakendused, kus horisontaalne paigaldusplaan on asjakohane. Toimimismudel jätkub.

8. Pumpa võib kasutada kohas, kus on õhku paiskunud plahvatusohtlikke gaase, nagu näiteks tulipais. See on võimeline töötama gaasiga täidetud keskkonnas.

Üldine kasutustingimus on ülaltoodud. Pump tuleb eritellimusel valmistada ja toota ainulaadsete tingimuste jaoks.

Tehniline iseloom

1. Kasutatud etalon

2. BQS-pumpade põhiomadused

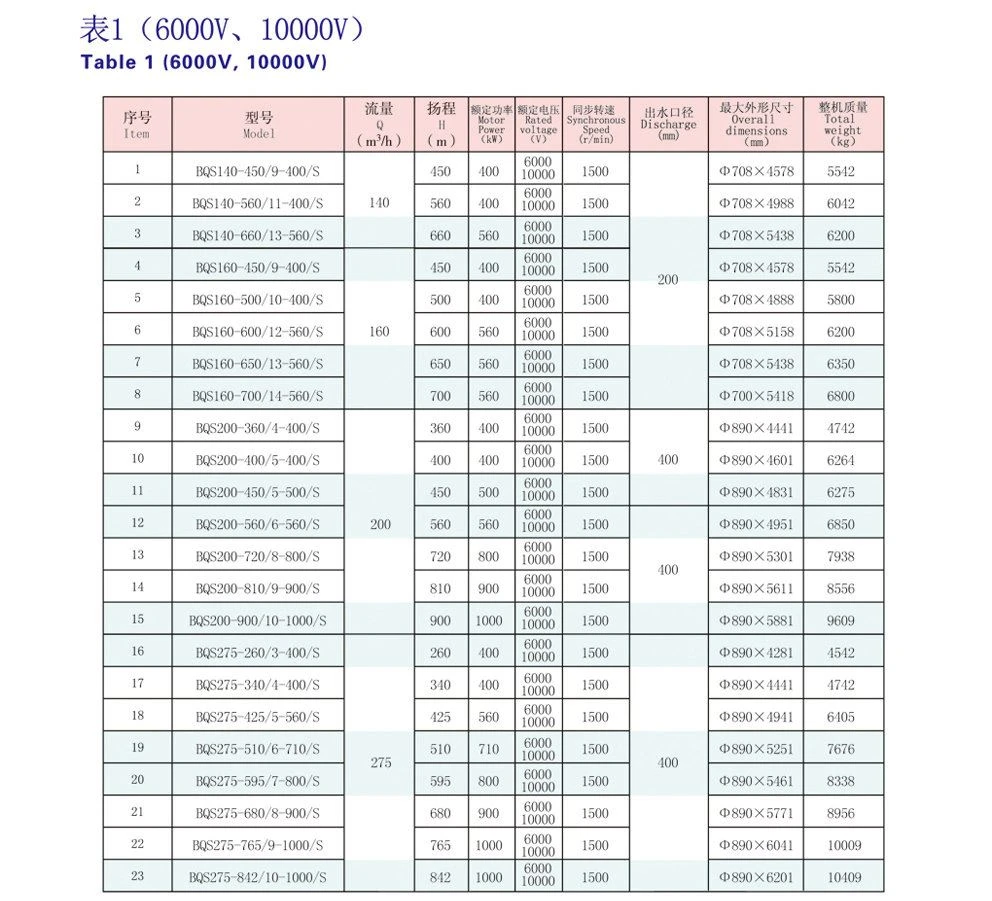

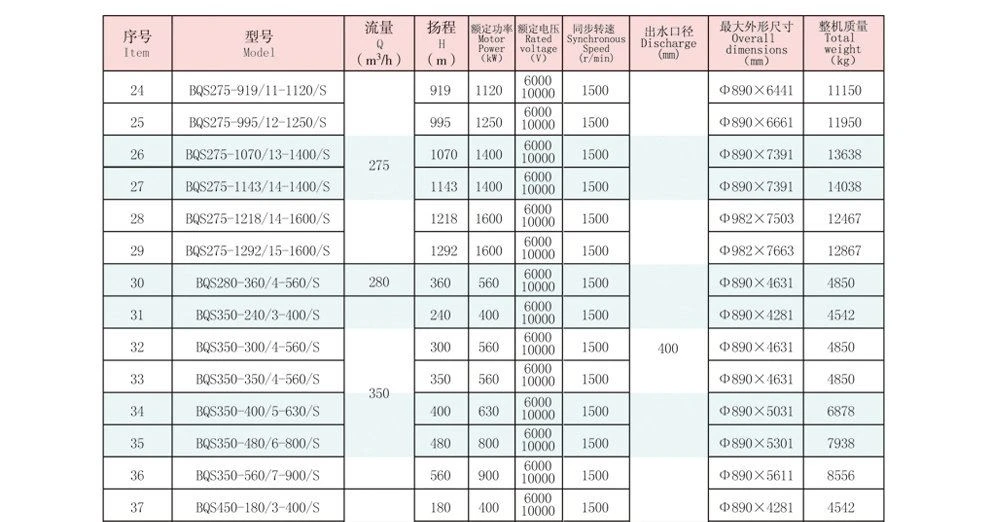

Tabelis 1 on loetletud 6000 V ja 10 000 V seeria pumpade peamised jõudlusnäitajad, samas kui tabelis 2 on loetletud mootori näitajad.

Tabelis 1 on loetletud 660 V ja 1140 V seeria pumpade peamised jõudlusnäitajad, samas kui tabelis 2 on loetletud mootori näitajad.

Tarne ulatus

1. Mootoripump: BQS-seeria pump, YBQ-seeria sukelmootor, jahutussärg, Tramcar.

2. Toru: lühike toru, väljastustoru, põlv, tihendiseib, liitmikud, tagasilöögiklapp tarnetoru jaoks.

3. Kaabel: toitekaabel ja kaabli ühendusmaterjal.

4. Juhtpaneel: Juhtpaneel, Automaatne juhtimissüsteem.

Paigaldamise tüüp

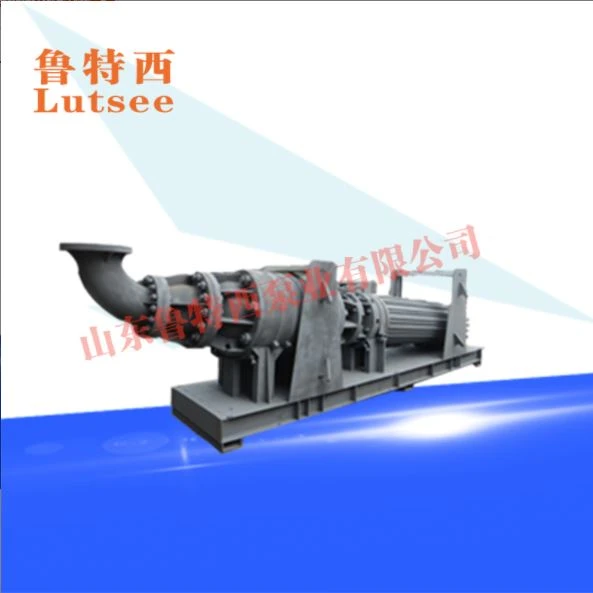

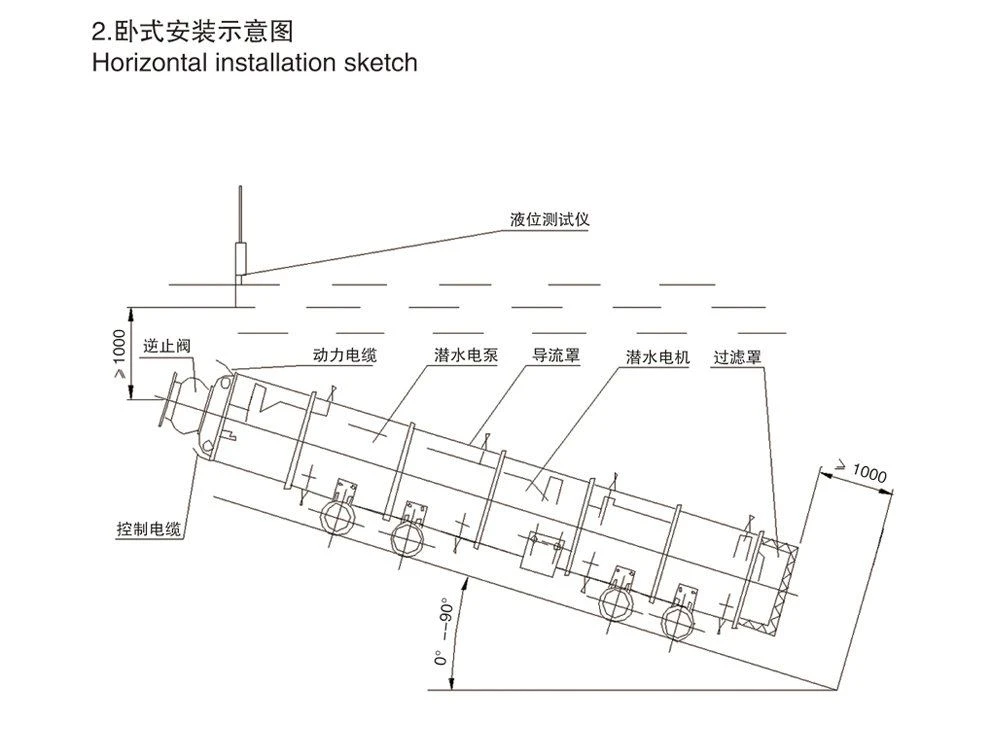

BQS-seeria sukelmootorpumbal on kahte tüüpi paigaldus: vertikaalne ja horisontaalne. Seda saab kombineerida trammiga kui täielikku drenaažisüsteemi komplekti kaevanduste kuivendamiseks. Sketš on järgmine
