Sukelelektripumpasid on mitut tüüpi ja kõige sagedamini kasutatavad kaevude niisutamisel on õli- ja veega täidetud sukelelektripumbad. Võttes näiteks QJ-seeria süvakaevuga sukelpumbad, tutvustatakse selles artiklis lühidalt süvakaevuga sukelpumpade struktuuri.
Sügavkaevu sukelpumba konstruktsioon koosneb peamiselt veepumbast, elektrimootorist, sisselaskeavast ja tihendusseadmest, nagu on näidatud joonisel.
Veepump asub sukeldatava elektripumba ülemises otsas, mis koosneb peamiselt tiivikust, juhtkorpusest, pumba võllist, kummist laagritest ja muudest komponentidest. Pumba võll ja mootori võll on ühendatud silindriühendusega. Tööratas on tsentrifugaalselt suletud tiivik ja selleks, et veepump seiskamise ajal tagurpidi ei saaks, on ülemisse otsa paigaldatud tagasilöögiklapp.
Mootoriosa asub sukelelektripumba alumises otsas, mis koosneb peamiselt sellistest komponentidest nagu rootor, staator, juhtlaager, tõukejõu laager ja rõhku reguleeriv kile. Plastikust või staatori mähis on valmistatud polüetüleenist isolatsiooniga nailonkattega veekindlast elektromagnettraadist. Mootori sisemus on täidetud puhta veega, et jahutada mootori laagreid. Mootori põhja on paigaldatud kummist survet reguleeriv kile, mis reguleerib mootori temperatuuri tõusust tingitud veerõhu muutusi keha sees.
Sisselaske- ja tihendusseade asuvad sukeldatava elektripumba keskel. Tihendusseade asub mootori ülemises otsas ja koosneb liivaviskerõngast ning edasi- ja tagasikäiguseadmete karkassist õlitihendist. Selle ülesanne on takistada setete sattumist mootori sisemusse.
Sügava süvendiga sukelpumba 200-QJ80-55/5 mudelitähendus: 200- Selle pumba jaoks sobiv puuraugu minimaalne läbimõõt on 200 mm; QJ süvakaevu sukelpump; 80- Nimivoolukiirus 80m3/h; 55- Nimetatud kogukõrgus on 55 meetrit; 5-astmeline veepump.

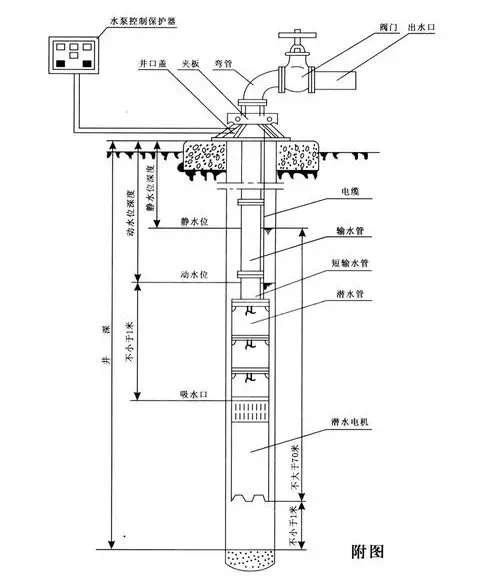

Sügava kaevu sukelpumba konstruktsiooniskeem on järgmine:
